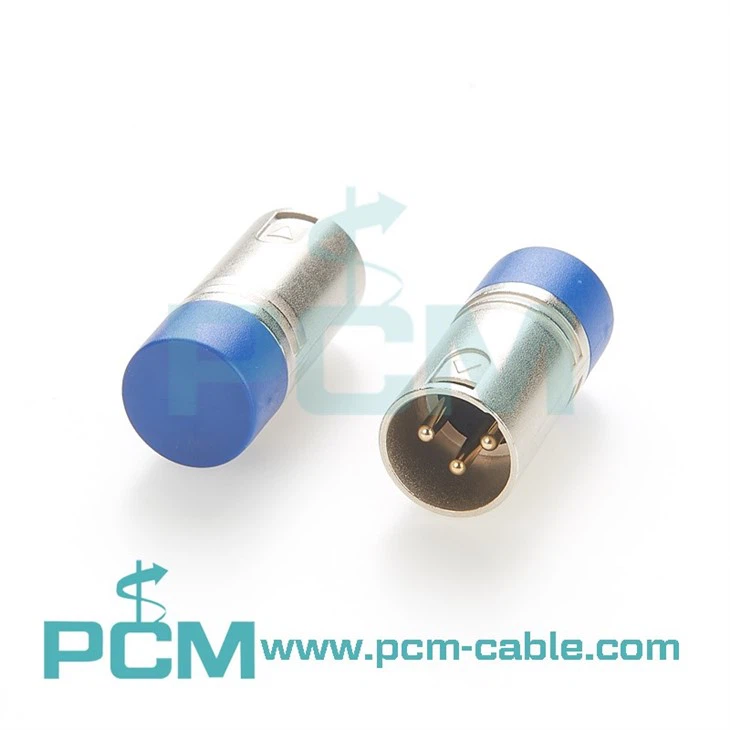

3-пинов DMX терминален резистор



Описание



3-пиновият DMX крайен резистор е терминиращ резистор за DMX контролни системи, обикновено 120 Ω (110 Ω по избор). Може да се свърже към последния канал или последното устройство на DMX устройство, за да поддържа стабилността на сигнала и да намали смущенията в сигнала.



Спецификации



Име на продукта	3-Щифтов XLR мъжки съединител с резистор 120 ома за край на DMX веригата
DWG №	PCM-0475
Стойност на резистора	110Ω, 120Ω или персонализирани
Интерфейс	3Pin XLR/DMX (5-Pin също е наличен)
Използване	Подходящ за 3-pin DMX система за управление
Характеристики	Компактен размер, лесен за инсталиране





Приложения



Терминаторът 3-Pin DMX-512 XLR3M е подходящ за различни приложения, които изискват използването на DMX контролни сигнали, като сценично осветление, аудио, LED светлини и др.



• Прекратяване на DMX сигналната връзка:Когато към края на DMX сигналната връзка не е свързано устройство, трябва да се използва терминатор за прекратяване на сигнала. Терминаторите помагат за абсорбиране на съпротивлението и отраженията в края на сигнала, предотвратявайки отскачането му обратно в линията, причинявайки смущения в сигнала и грешки в данните.



• Подобрете стабилността и надеждността на сигнала: Използването на DMX терминатор може да осигури стабилно предаване на DMX сигнали по цялата връзка. Особено в дълги разстояния или сложни DMX мрежи, терминаторите могат значително да намалят затихването на сигнала и смущенията.



• Съобразете се с изискванията на стандарта DMX: Съгласно спецификациите на DMX контролната система, трябва да се инсталира терминатор в края на всяка DMX сигнална връзка. Това е критична стъпка за осигуряване на правилна работа на системата и избягване на проблеми със сигнала.



• Подходящ за сценично осветление и системи за управление: При сценично осветление, управление на светлината на филми и телевизия, архитектурно осветление и други приложения, които изискват прецизен DMX контрол, терминалът е важна част за осигуряване на светлинни ефекти и точност на цветовете.





Използвайте метода



1. Определете последния канал или последното устройство на DMX оборудването.
2. Поставете DMX терминатора в тази позиция и се уверете, че връзката е стегната.
3. Започнете да използвате системата за управление DMX и проверете дали сигналът е стабилен.



ЧЗВ



Въпрос: Как да избера терминиращ резистор?

О: Изборът на терминиращ резистор зависи от конкретното приложение и сигнала, който се предава. Ето общи насоки:



1. Определете характеристичния импеданс на преносната линия. Това е импедансът, който сигналът "вижда", докато се движи по линията и обикновено е в диапазона от 50 до 120 ома за повечето приложения.



2. Изберете терминиращ резистор, който отговаря на характеристичния импеданс на предавателната линия. Това помага да се намалят отраженията на сигнала и гарантира, че сигналът достига желаната дестинация без изкривяване.



3. Ако предавателната линия е дълга, може да се наложи да добавите допълнителни резистори в междинните точки, за да поддържате качеството на сигнала. Всеки резистор трябва да съответства на импеданса на предавателната линия.



4. Ако сигналът е с висока честота, изберете резистор с ниска стойност на капацитета, за да сведете до минимум всякакви паразитни ефекти. Може също да се наложи да използвате терминираща мрежа, която включва кондензатори и индуктори, за да подобрите качеството на сигнала.



5. Ако сигналът е с висока мощност, изберете резистор, който може да се справи с нивото на мощност без прегряване. Може да се наложи да използвате няколко резистора паралелно, за да разпределите мощността равномерно.







Premier Cable е професионален производител на конектори, кабели и кабелни снопове, ангажиран да предоставя на клиентите висококачествени решения. Разполагаме с обширна серия от терминални резистори, които се използват широко в сценично осветление, аудио оборудване и LED светлини. Нашите продукти включват 3-пинови DMX XLR крайни резистори, 5-пинови DMX XLR крайни резистори и RJ45 DMX крайни резистори с нормални стойности на съпротивление от 120 ома или 110 ома. В същото време можем гъвкаво да персонализираме различни стойности на съпротивление и количества резистори според нуждите на клиента, за да гарантираме, че нуждите на различните сценарии за професионално приложение са удовлетворени.
