Кабел за енкодер на серво мотор
Въвеждане на кабел за енкодер на серво мотор
Кабел за енкодер на серво мотор - специален кабел за серво система, нов екологичен сериен продукт, кабелът има серия от уникални характеристики като висока гъвкавост, устойчивост на износване, устойчивост на сгъване, устойчивост на масло, устойчивост на огъване, устойчивост на опън, устойчивост на усукване, анти -смущения и устойчивост на стареене. Използва се като специален серво кабел за свързване и управление на серво системата. Той е идеално комбиниран с работата на серво мотора, като значително подобрява ефективността на работа на серво мотора (управляващ мотор, задвижващ мотор).
Предимства на кабела за енкодер на серво мотор
Устойчиви на огъване и влачене вериги
Използване на изключително гъвкав специален смесен еластичен PVC материал, устойчив на опън и огъване
Устойчив на масла и корозия
След 30 дни тест за потапяне, кабелът все още може да се използва нормално
Ниска ексцентричност
Дебелината на обвивката е еднаква, предотвратявайки прекъсване на тока и ефективно защитавайки сърцевината на проводника, за да гарантира електрическа безопасност
Устойчив на високи и ниски температури
Кабелът може да се използва нормално при ниски температури от 30 градуса и високи температури от 105 градуса
Двойно екраниране и защита срещу смущения
Екранираща мрежа с висока плътност + алуминиево фолио, с по-добри характеристики против смущения
Широка гама от приложения
Използва се за различни мобилни инсталации като оборудване за автоматизация, роботи, вериги за резервоари и др.
Огнеустойчиво PVC яке
Изгасва мигновено, когато напусне светлината, малко количество бял дим, което е едновременно екологично и безопасно
Ясен печат върху обвивката на кабела
Тялото на проводника е отпечатано със спецификации, напрежение и друга информация
Видове кабели за енкодер на серво мотор
Класификация по функция
- Серво захранващ кабел
Използва се главно за предаване на мощност и осигуряване на необходимото захранване за серво мотори или друго оборудване.
Приложим за серво мотори от различни марки, като SIEMENS, FANUC, Mitsubishi и др.
- Серво сигнален кабел
Използва се за предаване на различни управляващи сигнали, като старт, стоп, настройка и др.
Приложим за контролери, сензори и актуатори на различни марки, като OMRON, Allen-Bradley, Schneider Electric и др.
- Серво енкодер кабел
Използва се за свързване на енкодери и предаване на сигнали за позиция или информация за движение.
Приложимо за енкодери от различни марки, като Heidenhain, SICK, Baumer и др.
- Серво спирачно жило
Използва се главно за предаване на спирачни сигнали и управление на спирачната функция на серво мотори или друго оборудване.
Приложимо за някои серво системи, които изискват спирачни функции, като FANUC, Yaskawa и др.
Класификация по тип конектор

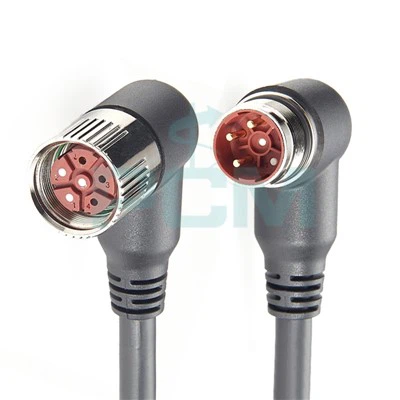

- M23 съединителен кабел
- Приложимо за много индустриално оборудване, като серво мотори, енкодери и сензори.
- Кабелите M23 са много разпространени в немските марки, като FANUC и SIEMENS.
- Кабелите M23 обикновено имат надеждна защита и могат да се използват в тежки индустриални среди.
- ПИН номера: 4 ПИН, 6 ПИН, 8 ПИН, 12 ПИН, 17 ПИН, 19 ПИН
- M12 съединителен кабел
- Приложимо за малки роботи, сензори и изпълнителни механизми.
- Кабелите M12 се използват широко в някои марки, като OMRON и BALLUFF.
- Кабелите M12 обикновено имат компактен дизайн и по-ниска цена, подходящи за приложения с ограничено пространство.
- D-sub съединителни кабели
- Приложимо за някои специфични енкодери и сензори, както и за някои старомодно оборудване.
- D-sub конекторите може да са по-често срещани в някои марки, като Panasonic.
- D-sub конекторите обикновено имат голям брой щифтове и са подходящи за случаи, когато трябва да се предават множество сигнали.
- Други видове конектори
В допълнение към конекторите M23, M12 и D-sub има и други видове конектори, като например конектори RJ45. Тези конектори могат да се използват в определени марки или специални приложения, в зависимост от дизайна на оборудването и предпочитанията на производителя.
Приложения на кабел за енкодер на серво мотор
Фиксирана инсталация
Използва се на места, където кабелът не се движи, като например фиксиран в шкаф.
Изберете обикновен стандартен гъвкав тип, устойчив на износване тип, водоустойчив тип, тип силни смущения и други кабелни продукти.
Дългосрочна работа на влачещата верига
Използва се за дългосрочна работа с U-образна влачеща верига, която има високи изисквания към устойчивостта на огъване на телта.
Изберете кабели с висока гъвкавост и ултрависока скорост на веригата за влачене: устойчиви на износване, устойчиви на огъване и др.
Устойчивост на усукващо движение на робота
Прилага се в окабеляване на роботи. Трябва да се обърне внимание на параметрите на огъване напред на телта, броя на усукване напред-назад и т.н.
Изберете изключително гъвкави, ултра-гъвкави и устойчиви на износване продукти.
Индустриална автоматизация
Прилага се за механизирани автоматични устройства, като автоматизирано промишлено производство, различна индустриална автоматизация, електромеханично оборудване, машинни инструменти, логистично оборудване и др.
Роботизирана автоматизация
Осигуряване на кабелни решения за ресторанти и кафенета с безпилотни роботи.
Изисква устойчивост на маслен дим, висока температура, ниска температура, огъване и износване.
Система за задвижване със серво мотор
Подходящ за монтаж при непрекъснато възвратно-постъпателно движение и често огъване в индустриална среда.
Подходящ за различни електрически инсталации в суха или влажна вътрешна или външна среда.
Приложение на кабел M23 в Interbus
Interbus е комуникационен протокол Fieldbus, използван в областта на индустриалната автоматизация. Позволява предаване на данни и контрол в реално време между различни индустриални устройства, като по този начин се осъществява автоматизиран контрол и мониторинг.
Приложението на кабела M23 в системата Interbus обикновено е като свързващ кабел за свързване на различни устройства Interbus, като IO модули, сензори, изпълнителни механизми и т.н. Тези устройства комуникират с PLC или други контролери през мрежата Interbus, за да постигнат обмен на данни и предаване на инструкции за управление.
Специфичните приложения на кабел M23 в системата Interbus включват:
1. Свързване на IO модул: Свързване на IO модул към Interbus шината за предаване на външни входно/изходни сигнали към PLC или други контролери или за изпращане на управляващи сигнали от контролера към външни устройства.
2. Свързване на сензори: Свързване на различни сензори (като сензори за температура, сензори за налягане и др.) към Interbus мрежата чрез кабела M23 за наблюдение в реално време на различни параметри в производствения процес.
3. Свързване на задвижки: Свързване на задвижки (като двигатели, цилиндри и т.н.) към мрежата Interbus чрез кабели M23 за получаване на инструкции за управление и извършване на съответните действия.
4. Свързване на допълнителни устройства: Свързване на други видове устройства (като енкодери, броячи и др.) към Interbus мрежата чрез кабели M23 за разширяване на функциите и възможностите за наблюдение на системата.
Относно фабриката
Premier кабел: Вашият предпочитан източник за прецизни кабели за енкодери на серво мотори
Като производител, който се фокусира върху изследванията и развитието на кабелни снопове за промишлени системи за управление и кабелни снопове за роботика, Premier Cable се ангажира да предоставя на клиентите висококачествени и надеждни продукти. Нашата продуктова гама обхваща различни кабели за енкодери, кабели за серво мотори, спирачни кабели, кабели за абсолютни енкодери и т.н., за да отговори на нуждите на различни индустрии.
Нашите продукти са съвместими с много известни марки, включително Siemens, Schneider Electric, Matsushita, Mitsubishi, Fuji, Delta, FANUC, Omron и др. Това гарантира, че нашите продукти могат да работят перфектно със съществуващото оборудване и системи на клиентите, независимо дали в областта на индустриалната автоматизация или роботиката.
Често задавани въпроси
Колко дълъг може да бъде кабелът на енкодер на серво мотор?
+
-
Обикновено дължината на кабела на енкодер на серво мотор може да бъде между 1 метър (около 3 фута) и 10 метра (около 33 фута). Дължините на кабелите в този диапазон обикновено могат да отговорят на нуждите на повечето индустриални автоматизирани и механични приложения. Въпреки това, за някои специални приложения, по-дълги или по-къси дължини на кабела също могат да бъдат персонализирани, за да отговарят на специфични изисквания.
Какъв е минималният радиус на огъване на кабела на сервомотора?
+
-
За кабелите на сервомотора минималният радиус на огъване обикновено зависи от сценария на приложение, като мобилни приложения или фиксирани инсталации. Най-общо казано, в мобилните приложения, за да се гарантира издръжливостта и надеждността на кабела, минималният радиус на огъване ще бъде малко по-голям. В случай на фиксирани инсталации, кабелът обикновено е в статично състояние, така че минималният радиус на огъване може да бъде относително по-малък.
За мобилни приложения: 7,5 x външния диаметър на кабела
За фиксирани инсталации: 5 x външния диаметър на кабела
Разликата между кабелите на серво мотора и обикновените кабели
+
-
Цел:
Кабелите за серво мотори са специално проектирани за свързване на серво мотори и свързано оборудване за предаване на управляващи сигнали, сигнали за обратна връзка и захранване и т.н., за постигане на прецизен контрол на движението и обратна връзка за позицията.
Обикновените кабели се използват за различни общи електрически връзки, като пренос на енергия, пренос на данни, пренос на сигнал и т.н., и често се използват в домашни, търговски и индустриални приложения.
Електрически характеристики:
Кабелите за серво мотори обикновено имат по-високи изисквания за електрическа производителност, като например по-висока способност за предотвратяване на смущения, по-ниско забавяне на сигнала, по-висок капацитет на ток и т.н., за да отговорят на нуждите на системите за прецизен контрол.
Обикновените кабели обикновено имат по-общи електрически характеристики и са подходящи за общи нужди от електрическо свързване, но може да не са подходящи за системи за прецизен контрол.
Структурен дизайн:
Кабелите за серво мотори обикновено имат по-сложен структурен дизайн, за да се адаптират към сложни изисквания за контрол и работна среда и могат да съдържат повече проводници, екраниращи слоеве, изолационни материали и др.
Структурата на обикновените кабели е сравнително проста, като обикновено включва проводници, изолационни материали и външни защитни слоеве, за да отговори на основните нужди от електрическо свързване.
Издръжливост:
Кабелите за серво мотори обикновено имат по-голяма издръжливост и способност за защита от смущения, за да се адаптират към тежки условия като високи натоварвания, високи температури, вибрации и т.н. в индустриална среда.
Обикновените кабели могат да бъдат издръжливи в общи приложения, но може да нямат високата производителност и издръжливост, необходими за кабелите на серво мотора.
Колко проводника има един серво мотор?
+
-
Трифазни серво мотори: Серво моторите, използвани в повечето индустриални приложения, са трифазни двигатели, които обикновено имат 3 главни захранващи проводника, фаза A, фаза B и фаза C. Освен това могат да бъдат включени допълнителни проводници за заземяване или други предаване на сигнал.
Еднофазни серво мотори: Някои по-малки серво мотори може да са еднофазни двигатели, които обикновено имат 2 захранващи проводника (положителен и отрицателен) и възможни допълнителни проводници за предаване на сигнал или заземяване.
Многополюсни серво мотори: В някои високопроизводителни серво мотори или специални приложения може да има повече проводници за поддръжка на по-сложни системи за управление и обратна връзка, като сигнали за обратна връзка на енкодер, температурни сензори и др.
Какво е кабел за серво мотор?
+
-
Кабелът за серво мотор е специален кабел, използван за свързване на серво мотори и контролери. Той има специален дизайн и структура, за да отговори на високите изисквания за предаване на сигнал, защита от смущения и издръжливост. Обикновено включва кабели за захранване, данни и предаване на сигнал за обратна връзка, както и възможни екраниращи слоеве и изолационни материали. Често срещаните типове интерфейси включват кабел M12, кабел M23 и др.
Трябва ли кабелът на енкодера на серво мотора да бъде екраниран?
+
-
Кабелът на енкодера на серво мотора трябва да бъде екраниран, тъй като серво системата обикновено се използва в индустриална среда и може да бъде силно повлияна от електромагнитни смущения.
Как работи кабелът на енкодер за серво задвижване?
+
-
Кабелът на енкодера на серво задвижването се използва за предаване на сигнали за обратна връзка за позиция и скорост чрез свързване на енкодера и задвижването. Принципът му на работа обикновено включва следните стъпки:
Работа на енкодера: Енкодерът е инсталиран на серво мотора и преобразува тази информация в цифрови сигнали чрез отчитане на позицията и скоростта на ротора на двигателя.
Предаване на сигнал: Енкодерът предава цифрови сигнали за позиция и скорост към серво задвижването чрез кабела на енкодера. Проводниците в кабела на енкодера предават тези сигнали от енкодера към устройството.
Декодиране на задвижването: Задвижването получава сигналите, предавани от енкодера, и управлява въртенето на двигателя въз основа на тези сигнали. Задвижването регулира въртенето на двигателя въз основа на получените сигнали за обратна връзка за позиция и скорост, за да постигне прецизен контрол на позицията и контрол на скоростта.
Контрол с обратна връзка: Задвижването използва информацията за позицията и скоростта, получена от енкодера, сравнява я със зададената стойност и регулира мощността на двигателя, за да гарантира, че действителното движение е в съответствие с очакваното движение. Това управление със затворен контур позволява на серво системата да постигне високопрецизен и стабилен контрол на движението.
Как работи серво спирачката?
+
-
Серво спирачките обикновено са електромагнитни спирачки, които постигат спирачни или освобождаващи функции чрез контролиране на електромагнитната сила. Принципът му на работа е следният:
Електромагнитно управление на силата: Серво спирачката съдържа електромагнитна намотка вътре, която генерира електромагнитна сила при захранване. Тази електромагнитна сила кара спирачния диск вътре в спирачката да контактува със спирачното тяло, фиксирано върху вала на серводвигателя, като по този начин се постига спирачната функция.
Освобождаване на спирачката: Когато спирачката трябва да бъде освободена, системата за управление изключва захранването на електромагнитната бобина, така че електромагнитната сила изчезва и контактът между спирачния диск и тялото на спирачката също се освобождава, като по този начин освобождава спирачката.
Стабилност и надеждност: Серво спирачките обикновено са проектирани с предварително натоварена пружина. Дори в случай на прекъсване на захранването или повреда, спирачката ще остане в състояние на спиране, гарантирайки стабилността и надеждността на механичното устройство.
Как да свържете кабела на серво мотора?
+
-
Най-общо казано, стъпките на свързване на серво мотора са както следва:
Проверете захранващия и заземителния кабел: Първо проверете захранващия и заземителния кабел. Захранващият кабел обикновено е червен, а заземителният кабел обикновено е кафяв или черен. Свържете захранващия кабел към съответния захранващ порт и заземителния кабел към заземяващия порт.
Свържете управляващия сигнал: Кабелът за управляващ сигнал обикновено е оранжев, жълт, бял или син. Според идентификацията на интерфейса на контролера или драйвера, свържете кабела за контролен сигнал към съответния порт.
Поправете връзката: Уверете се, че всички връзки са здрави и надеждни, за да избегнете разхлабване или лош контакт.
Как да различим кабелите на серво мотора?
+
-
1. Брой кабели на енкодера
Първо, дефиницията на кабела на енкодера може да се разграничи от броя на кабелите на енкодера на серво мотора. Най-общо казано, има три или четири кабела на енкодера. Ако има три кабела на енкодера, те съответстват съответно на фаза A, фаза B и фаза Z и се използват за откриване на фазата и посоката на въртене на двигателя; ако има четири кабела на енкодера, в допълнение към фаза A, фаза B и фаза Z, има и захранваща линия.
2. Цвят на кабела на енкодера
Второ, дефиницията на кабела на енкодера може да се различи по цвета на кабела на енкодера. Цветовете на кабелите на енкодера на серво мотора на различните производители и модели може леко да се различават, но най-общо казано, цветът на кабела на фаза A е зелен или черен, цветът на кабела на фаза B е червен или бял, цветът на фазата Z кабелът е син или жълт, а електропроводът обикновено е червен или кафяв. Ако не сте сигурни за дефиницията на кабела на енкодера, можете да проверите съответните спецификации.
3. Интерфейс на кабела на енкодера
И накрая, дефиницията на кабела на енкодера може да се разграничи от интерфейса на кабела на енкодера на серво мотора. Най-общо казано, има два вида интерфейси за кабели на енкодери, а именно клеми и щепсели. Ако това е терминален интерфейс, трябва да използвате отвертка, за да свържете кабела към терминала на контролера или устройството; ако е щепсел интерфейс, трябва да поставите кабела в щепсела на контролера или устройството.
За какво се използват серво моторите?
+
-
Серво моторите често се използват в приложения, които изискват прецизен контрол на позицията, скоростта и въртящия момент, като промишлени машини, роботика, CNC обработка и др. Серво моторите могат точно да регулират позицията и скоростта на изходния вал според входния сигнал, и често се използват в сценарии, които изискват високо прецизен контрол на движението.
За какво се използват енкодерите?
+
-
Енкодерите се използват за измерване на позицията, скоростта и посоката на моторно или механично движение, за да предоставят точна обратна информация. В серво системите енкодерите обикновено се използват за наблюдение на позицията на ротора на двигателя и изпращане на сигнали за обратна връзка към системата за управление, за да се постигне управление в затворен контур и да се гарантира точността и стабилността на системата. Енкодерите също се използват широко в оборудване за автоматизация, роботи, CNC системи и други области.
Какво означават цветовете на серво кабелите?
+
-
Земя (GND):
Обикновено кафяво или черно се използва за представяне на заземяващия проводник, свързан към отрицателния извод на батерията.
Серво мощност (Vservo):
Обикновено червеното се използва за представяне на серво мощността, свързана към положителния извод на батерията.
Сигнална линия за серво управление:
Тя може да бъде оранжева, жълта, бяла или синя, използвана за предаване на контролни сигнали като контрол на позицията и скоростта.
Какъв калибър на проводника използват сервосистемите?
+
-
Кабелът на проводника, който обикновено се използва за серво мотори, зависи от мощността, тока и изискванията за приложение на двигателя. Най-общо казано, серво моторите с по-малка мощност могат да използват по-тънки проводници, докато серво моторите с по-висока мощност изискват по-дебели проводници, за да пренасят по-високи токове. Общите габарити на проводниците включват диаметри на проводниците, вариращи от 22AWG до 16AWG.
