Как да свържа USB към RS485?

1, необходимо оборудване

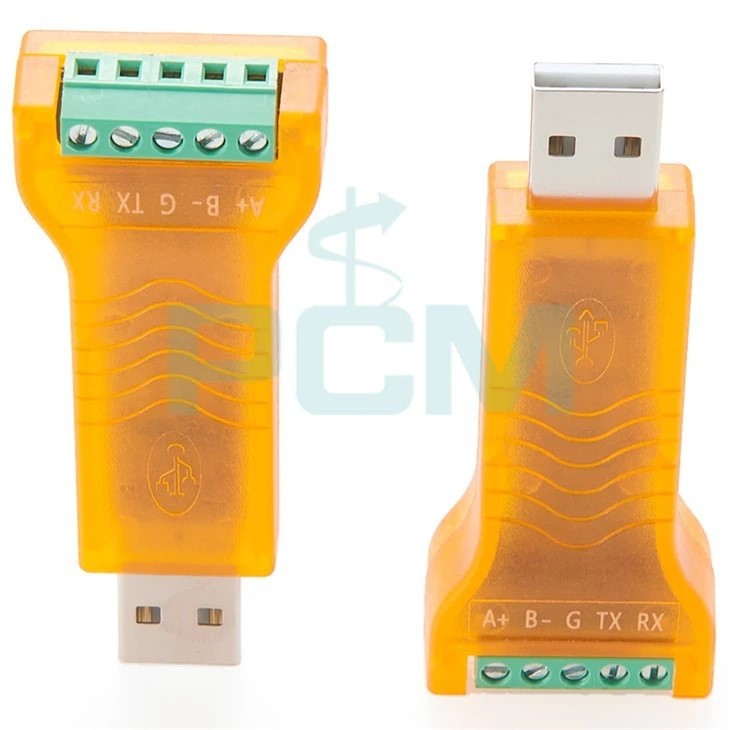

RS485 към USB адаптер: Това е устройство, което преобразува RS -485 интерфейс в USB интерфейс, което позволява на компютрите да комуникират с RS -485 устройства чрез USB портове. Когато избирате адаптер, трябва да се обърне внимание на скоростта на комуникация, формуляра за интерфейс, разстоянието на предаването и други параметри, за да се гарантира, че той отговаря на практическите изисквания за приложение.
RS485 Устройство: Това е целевото устройство, което трябва да бъде свързано, като сензори, контролери и др. Тези устройства обикновено имат RS485 интерфейси за комуникация с други RS485 устройства.
Кабел за свързване: Използва се за свързване на RS485 към USB адаптер и RS485 устройство. Тези линии обикновено имат ясни маркировки, като A+, B -и т.н., за да се осигури правилна връзка.
2, стъпки за връзка
Свържете RS485 устройства: Свържете проводниците A и B на устройството RS485 към A и B портовете на адаптера, съответно. Тази стъпка изисква внимателна проверка на идентифицирането на свързващите проводници, за да се гарантира правилната връзка.
Свържете захранването: Ако адаптерът изисква външно захранване, не забравяйте да свържете правилно захранването. Тази стъпка е от решаващо значение за нормалната работа на адаптера.
Свържете USB порта: Свържете USB края на адаптера към USB порта на компютъра. След като завърши тази стъпка, компютърът трябва да може да разпознае новото хардуерно устройство.
3, Инсталиране на драйвер програма
Повечето съвременни операционни системи са способни автоматично да разпознават RS485 на USB адаптери и да инсталират необходимите драйвери. В някои случаи обаче може да е необходимо ръчно инсталиране на драйвери. Това обикновено може да се постигне чрез следните стъпки:
Изтеглете драйвери: Изтеглете драйверите за вашата операционна система от официалния уебсайт на производителя на адаптера.
Инсталирайте драйвер: Следвайте подканите на съветника за инсталиране на драйвера, за да завършите инсталирането на драйвера. По време на процеса на инсталиране може да се наложи да рестартирате компютъра, за да се гарантира правилното зареждане на драйвери.
4, Конфигурирайте комуникационните параметри
На компютъра е необходимо да се конфигурират параметрите на серийна комуникация, за да съответстват на настройките на мрежата RS -485. Това обикновено включва параметри като скорост на предаване, битове на данни, стоп битове и битове за паритет. Настройките на тези параметри трябва да са в съответствие с тези на RS485 устройства, за да се осигури плавна комуникация.
5, изпращане и получаване на данни
След конфигуриране серийният софтуер за комуникация като Putty, TERA Term или специализиран софтуер за мониторинг може да се използва за изпращане на данни в мрежата RS -485 и проверете дали подчиненото устройство може да реагира правилно. Тази стъпка е решаваща стъпка за проверка дали връзката е успешна.
6, Отстраняване на неизправности
Ако комуникацията се провали, могат да се предприемат следните стъпки за отстраняване на неизправности:
Проверете физическите връзки: Уверете се, че всички свързващи проводници са правилно свързани, а не разхлабени или повредени.
Проверете връзката за захранване: Уверете се, че адаптера е правилно свързан към източника на захранване и че източникът на захранване функционира правилно.
Проверете инсталирането на драйвера: Уверете се, че драйверът за адаптер е инсталиран правилно и че компютърът разпознава адаптера.
Проверете конфигурацията на софтуера: Уверете се, че параметрите на конфигурацията на софтуера за серийна комуникация са в съответствие с настройките на устройството RS485.
7, Обмен на данни и управление на мрежата
В практически приложения компютрите могат да обменят данни с устройства в мрежата RS -485 чрез USB адаптери за постигане на мониторинг, контрол и други функции. В допълнение, в някои приложения може да се наложи да управлявате цялата мрежа RS -485, включително конфигуриране на адреси на устройството, мониторинг на състоянието на мрежата и т.н. Тези функции могат да бъдат реализирани чрез специален софтуер за управление на мрежата.
